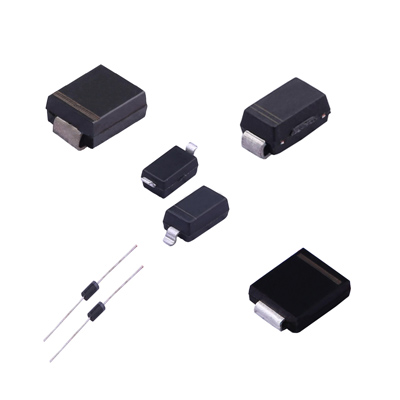

肖特基二極管作為一種獨特的半導體器件，憑借其低導通電壓、快速響應和高溫耐受性，在各類電子設備中發揮著重要作用。其基于半導體與金屬的肖特基接觸結構，與傳統硅二極管相比，展現出更高的效率和穩定性，成為現代電子設計中的關鍵元件。
一、常見肖特基二極管型號及其特性
肖特基二極管的型號繁多，每種型號的電氣特性各異，適用于不同的電路和設備。以下是幾種常見型號及其特點：
1N5817：最大反向電壓20V，最大平均正向電流1A，適用于低電壓、高效的直流電源轉換，廣泛應用于小型電源電路。
1N5818：最大反向電壓30V，最大正向電流1A，廣泛應用于汽車電子、太陽能充電控制器等設備，尤其在電流變化較大的情況下保持良好穩定性。
1N5819：最大反向電壓40V，適合用于要求更高電壓耐受的電路，如電池供電的移動設備、筆記本電源及其他高效能電源管理系統。
BAT41：專為表面貼裝技術（SMT）設計，最大反向電壓30V，最大正向電流0.3A，廣泛應用于低功耗電子產品，如無線通信設備和低電壓電路。
SS14：具有40V的最大反向電壓和1A的最大正向電流，廣泛應用于DC-DC轉換器、開關電源及其他低壓電源系統，有效提升系統效率和穩定性。
二、肖特基二極管的應用領域
肖特基二極管憑借其卓越的電氣特性，在多個應用領域中發揮著關鍵作用：
電源管理系統：肖特基二極管廣泛應用于電源管理中的整流電路，其低導通電壓和快速反向恢復特性顯著提升電源轉換效率，減少能量損失。
DC-DC轉換器：作為關鍵開關元件，肖特基二極管在DC-DC轉換器中顯著提高電壓轉換效率，尤其適用于電池供電設備和移動電子產品。
高頻電路：在射頻電路、無線通信及脈沖電路等領域，肖特基二極管憑借其快速開關特性，確保信號快速傳輸和精準切換。
高溫環境應用：由于其高溫穩定性，肖特基二極管在工業設備、汽車電子、航空航天等高溫環境下保持穩定性能，成為重要選擇。
保護電路：在過電壓或過電流保護電路中，肖特基二極管能夠快速導通或截止，有效防止電路遭受損害。
三、肖特基二極管的優點與挑戰
優點：
低導通電壓：正向電壓通常低于0.45V，顯著減少電壓損耗，提高效率。
快速開關速度：極快的開關速度使其適用于高速開關電路，保證信號高效傳輸和快速切換。
高溫穩定性：能夠在高溫環境下穩定工作，適用于高溫要求較高的應用場景。
低反向漏電流：反向漏電流較小，適合低功耗應用。
挑戰：
較低的反向電壓承受能力：與硅二極管相比，反向耐壓較低，不適合高電壓應用。
導通電流的限制：盡管能夠處理較大電流，但導通電流仍受到一定限制，無法承載極高電流。
四、結論
肖特基二極管因其低導通電壓、快速響應和良好的高溫適應性，廣泛應用于電源管理、高頻電路和保護系統等多個領域。常見的型號如1N5817、1N5818、1N5819和BAT41等，各自適用于不同的電路需求。盡管具有顯著優點，但由于反向耐壓較低和電流承載能力有限，在高電壓或大電流環境下可能不適用。因此，選型時應根據具體應用需求，選擇最合適的肖特基二極管型號，以確保電路的高效和穩定運行。
