二極管是電子電路中必不可少的電子元器件之一，也是模擬電路中的重要組件之一，也是模擬電路工程師重點關注并需要了解其特點及分類的電子器件。所以本文將談?wù)劙雽?dǎo)體二極管的物理結構和分類，希望對小伙伴們有所幫助。
半導體二極管和普通二極管的區別在于：其PN結上加上引線和封裝，屬于分立器件。
半導體二極管根據制造工藝的不同，具有不同的結構，分別適用于不同應用場合 ；根據制造材料的不同，有硅和褚兩種不同種類的二極管，而且兩者性能上也有差異。

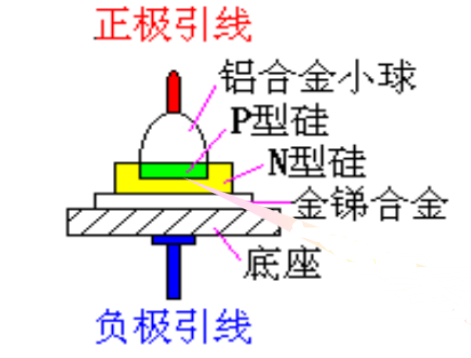

1、點接觸型二極管
如圖所示，該點觸型二極管的PN結面積小，結電容小，常應用在檢波和變頻等高頻電路。
2、面接觸性二極管
如圖所示，該面接觸型二極管的PN結面積大，常用于大電流整流電路。

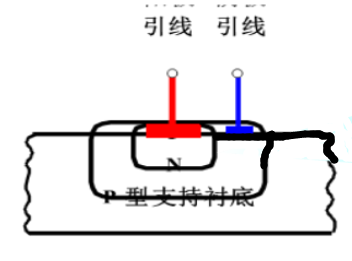

3、平面型二極管
如圖所示，該平面型二極管常用于集成電路制造工藝中，PN結面積可大可小，常應用在高頻整流和開關電路中。
除此之外還有二極管的代表符號，如圖所示。
