電氣字母符號
1、L：火線（紅色導線）
2、N：零線（藍色導線）
3、PE：地線（黃綠雙色導線）
4、AC：交流
5、DC：直流
6、NO：常開
7、NC：常閉
8、QS：隔離開關
9、QF：斷路器
10、FU：熔斷器
11、FR：熱過載繼電器
12、M：電動機
13、G：發電機
14、VCC：正極
15、GND：負極
電壓、電流、電池的圖形符號

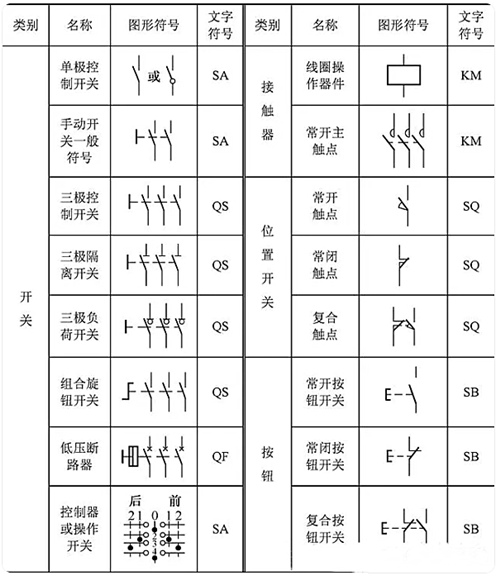

開關符號圖

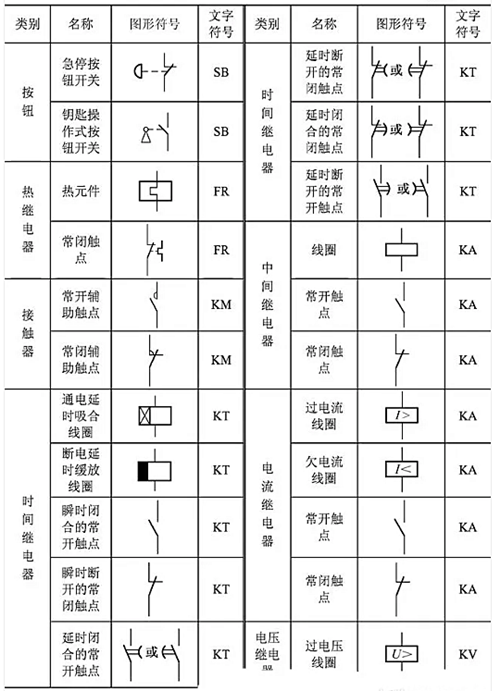

繼電器的圖形符號

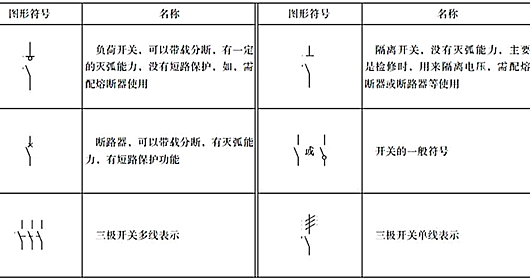

負載開關的圖形符號

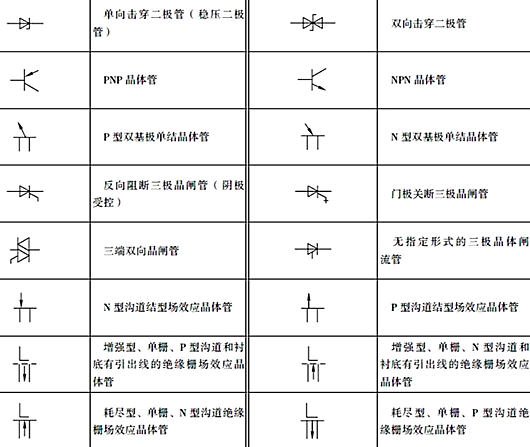

電子元器件的圖形符號
