led驅動芯片

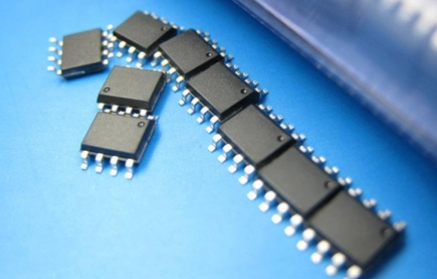

LED驅動芯片是電路板上的一種小型集成電路，是一種能夠控制LED電流和亮度的集成電路，主要作用是將電源提供的直流電轉化為LED所需要的恒定電流或者電壓。
通過對這兩個參數的調整，可以控制LED的亮度、顏色、閃爍頻率等多個屬性，進而實現相應的照明、顯示和信號功能。廣泛應用于LED照明、顯示、信號等領域。它具有高效節能、可靠性高等特點。
LED驅動芯片結構
LED驅動芯片通常由參考電壓源、比較放大器、反饋網絡、功率輸出等幾個模塊組成。其中，參考電壓源產生一個穩定的基準電壓，比較放大器用來比較該電壓與從LED上采集得到的反饋電壓，反饋網絡則用于調整反饋電路的帶寬和階數，功率輸出則由MOSFET等器件構成。
LED驅動芯片工作原理
LED驅動芯片的工作原理概括：通過參考電壓源和比較放大器將輸入直流電轉化為一定的振蕩信號，經過反饋網絡調整后驅動功率輸出，進而控制LED的亮度和電流。不同結構的LED驅動芯片在具體實現上會有所不同，但都基于這個核心原理進行設計和優化。
LED驅動芯片種類
LED驅動芯片可分為通用芯片和專用芯片兩種。所謂的通用芯片，其芯片本身并非專門為LED而設計，而是一些具有LED顯示屏部分邏輯功能的邏輯芯片(如串-并移位寄存器)。
而專用芯片是指按照LED發光特性而設計專門用于LED顯示屏的驅動芯片。LED是電流特性器件，即在飽和導通的前提下，其亮度隨著電流的變化而變化，而不是靠調節其兩端的電壓而變化。
因此專用芯片一個最大的特點就是提供恒流源。恒流源可以保證LED的穩定驅動，消除LED的閃爍現象，是LED顯示屏顯示高品質畫面的前提。有些專用芯片還針對不同行業的要求增加了一些特殊的功能，如亮度調節、錯誤檢測等。
通用芯片
通用芯片一般用于LED顯示屏的低檔產品，如戶內的單色屏，雙色屏等。最常用的通用芯片是74HC595。74HC595具有8位鎖存、串—并移位寄存器和三態輸出。每路最大可輸出35mA的電流(非恒流)。一般的IC廠家都可生產此類芯片。顯示屏行業中常用Motorola(Onsemi)，Philips及ST等廠家的產品，其中Motorola的產品性能較好。
專用芯片
專用芯片具有輸出電流大、恒流等特點，比較適用于電流大，畫質要求高的場合，如戶外全彩屏、室內全彩屏等。
專用芯片的關鍵性能參數有最大輸出電流、恒流源輸出路數、電流輸出誤差(bit-bit,chip-chip)和數據移位時鐘等。
最大輸出電流
目前主流恒流源芯片的最大輸出電流多定義為單路最大輸出電流，一般在90mA左右。恒流是專用芯片的最根本特性，也是得到高畫質的基礎。而每個通道同時輸出恒定電流的最大值(即最大恒定輸出電流)對顯示屏更有意義，因為在白平衡狀態下，要求每一路都同時輸出恒流電流。一般最大恒流輸出電流小于允許最大輸出電流。
恒流源輸出路數
恒流源輸出路數主要有8(8位源)和16(16位源)兩種規格，現在16位源基本上占主流：如TLC5921，TB62706／TB62726，MBl5026／MBl5016等。16位源芯片主要優勢在于減少了芯片尺寸，便于LED驅動板(PCB)布線，特別是對于點間距較小的PCB更是有利。
led驅動芯片方案
方案特點
集成高壓啟動模塊，燈具即開即亮，無啟動電阻長期使用老化開路問題；
內置高壓智能MOS（690V2.5Ω），采用DIP7封裝，高低壓管腳距離充足，避免打火炸機；
QR控制模式，降低開關損耗；
100kHz工作頻率，縮小變壓器體積；
過溫調節功能（OTC），抗干擾力強，多系統不閃燈，灌膠后輸出電流不變，恒流精度3%以內；
全面智能保護：輸出開/短路保護、過壓/欠壓/過流保護、CS電阻開路保護等。
LED方案原理圖
方案簡介
雙面板工藝，單面元器件，尺寸：49.2mm*20.2mm
輸入電壓：176~264Vac電壓范圍
輸出功率：24W
輸出效率：≥90%
