              電源濾波器原理圖,電源濾波器電路圖介紹
              電源濾波器是一種由電容、電感和電阻組成的濾波器,它的作用是:對特定頻率的頻點或該頻點以外的頻率進行有效濾除,得到所需要的有效信號。
              電源濾波器原理圖

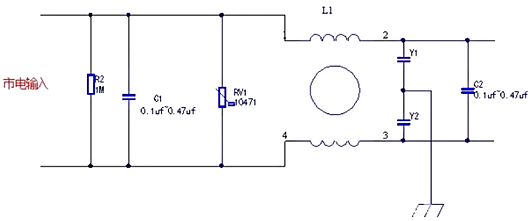

              下圖是電源濾波器典型電路圖
              電源濾波器 原理
              C1、C2是差模電容器,一般稱為X電容,電容容量很多時候選擇在0.01μF到0.47μF之間;Y1和Y2是共模電容,一般稱為Y電容,電容量不宜過大,一般在幾十納法左右,選的太大容易引起漏電;
              L1為共模扼流圈,它為同向繞在同一個鐵氧體環上的一對線圈,電感量約為幾毫亨,對于共模干擾電流,兩個線圈產生的磁場是同方向的,共模扼流圈表現出較大的阻抗,從而起到衰減干擾信號的作用;
              而對于差模信號,兩個線圈產生的磁場抵消,因此不會影響到電路的性能。需要注意的是這是一級濾波器電路,如果想要效果得到更好可以采用二級濾波。
              電源濾波器 原理

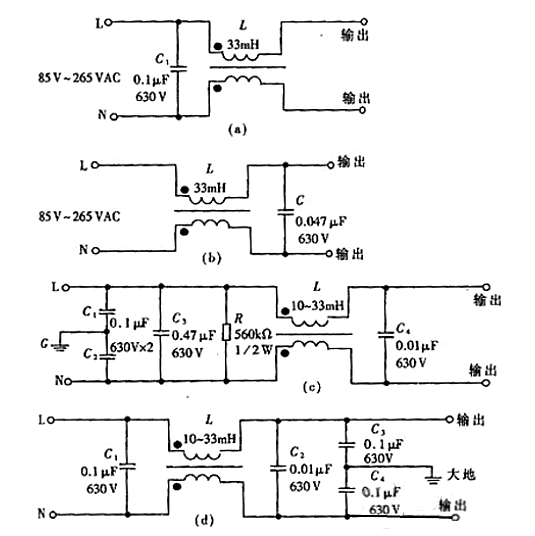

              開關電源EMI濾波器典型電路
              開關電源為減小體積、降低成本,單片開關電源一般采用簡易式單級EMI濾波器,典型電路圖所示。
              圖與圖中的電容器C能濾除串模干擾,區別僅是圖將C接在輸入端,圖則接到輸出端。圖、(d)所示電路較復雜,抑制干擾的效果更佳。圖中的L、C1和C2用來濾除共模干擾,C3和C4濾除串模干擾。
              R為泄放電阻,可將C3上積累的電荷泄放掉,避免因電荷積累而影響濾波特性;斷電后還能使電源的進線端L、N不帶電,保證使用的安全性。圖則是把共模干擾濾波電容C3和C4接在輸出端。
