PMOS管防反接電路：

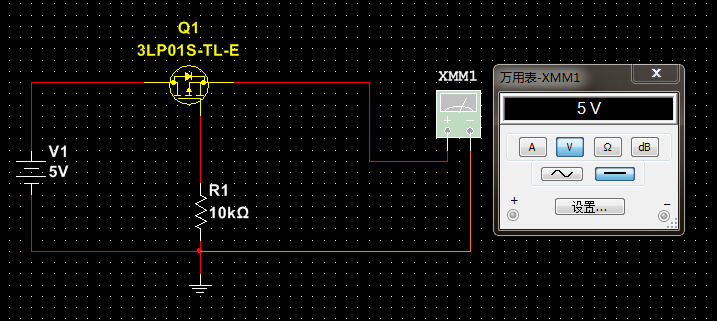

連接正確，輸出5V
5V正極連接MOS管的D極，S極輸出 體二極管方向由D–>S （PMOS管）
輸入電源是5V，當5V正常接時，5V從U1的D極經過體二極管到達S極，因為有一個壓降，S極電壓約4.3V，Ugs=-4.3V，所以MOS管導通。MOS管導通之后，D和S之間的導通壓降很小，體二極管也就截止了，所以輸出VOUT_5V=5V。

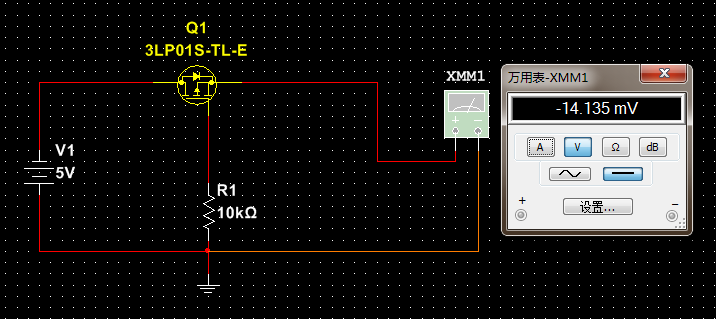

電源接反，無輸出電壓：
分析
使用上述電路，需要注意如下幾點：
1. 這個電路適用于低壓的場合，MOS管的導通內阻很小（小的一般是mΩ級別），所以輸出電壓幾乎輸入電壓。
2. MOS管選擇合適的導通電壓，如果輸入電壓很低，MOS管可能無法導通，而是直接走體二極管，導致輸出電壓更低。
3. 5V輸入電源可以加MLCC濾波，切記不能加有極性的器件，防止反接時損壞。
有人會問了，為什么上圖中的D和S方向和我們平時用的不一樣，下圖是我們經常用的PMOS管開關電路：
上述開關電路的原理是：
電源正接時，Ugs<0，MOS管導通，D極電壓就等于5V；
當5V電源反接時，S=0，G=5V，Ugs>0，MOS管是關閉狀態的，看到這里，似乎是合理，也能防止反接。
但是S=0時，PMOS的體二極管會導通，會將VOUT_5V鉗位在0.7V左右，那又有人說了，為什么MOS管的體二極管會導通，S和D都為0啊，那是因為在實際電路中，VOUT_5V后端可能有很多負載，如果有串電流，體二極管可能就會導通，這就是為什么S和D需要調換。
NMOS管防反接電路:

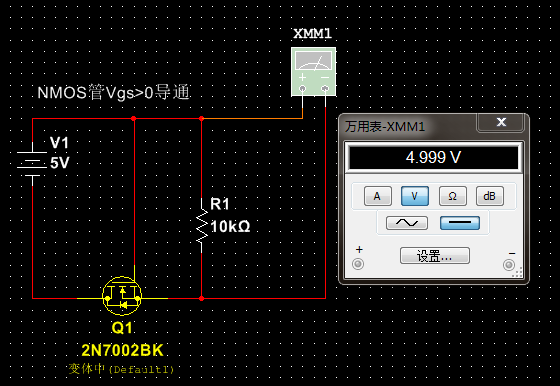

Multisim仿真如下：如果正負接正確，輸出基本為輸入電壓。（MOS管選型我直接隨便拎了一個出來的。）

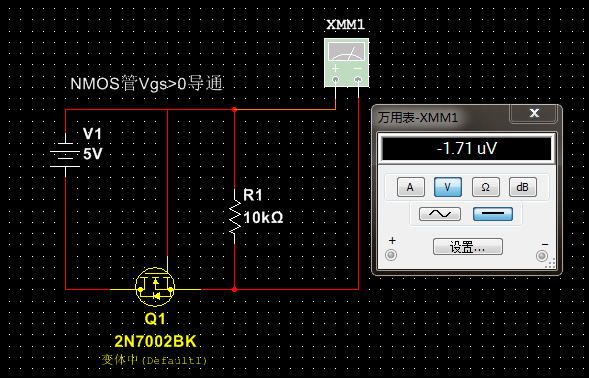

如果電源接反，Nmos管Vg=0, Vs=0; Vgs>0不成立，mos管不導通，則不工作。
當5V電源正接時，MOS管的G=5V，D=0V，MOS管的體二極管會導通，將S電壓鉗在0.7V左右，需要注意，圖中的R2看做是一個負載，并不單單是一個電阻，Ugs>0，所以MOS管導通，MOS管導通之后，因為導通壓降很低，體二極管截止了，S電壓等于0V，負載正常工作。
當5V電源反接時，G=0，S=0，Ugs=0，MOS管是截止?fàn)顟B(tài)，并且體二極管也不通，電路中是沒有電流回路的，保護了后端負載。
