放大電路在電工電子電路中隨處可見，因此掌握放大電路基礎是有必要的。
電流負反饋偏置電路
放大電路中，通常使用的是電流負反饋偏置電路，本文主要講解偏置電路穩定工作原理。

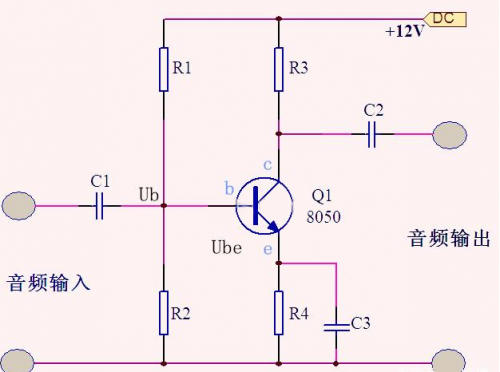

一：元件介紹
b：三極管基極。Ib：三極管基極電流。c：三極管集電極。Ic：三極管集電極電流。e：三極管發射極。Ie：三極管發射極電流。Ub：三極管基極電壓。Ube：三極管基極發射極電壓。
R1、R2：稱為基極分壓電阻，為電路核心放大器件三極管提供基極電流。當基極電流（Ib）變化時，Ub（R2 兩端的電壓）基本保持不變。
R4：稱為發射極電阻，也稱為穩定電阻，又稱為反饋電阻，放大電路關鍵元件！作用是穩定直流工作點，當三極管放大電路由于溫度上升等因素，使集電極電流（Ic)保持穩定，穩定原理如下：
二：放大電路穩定工作原理

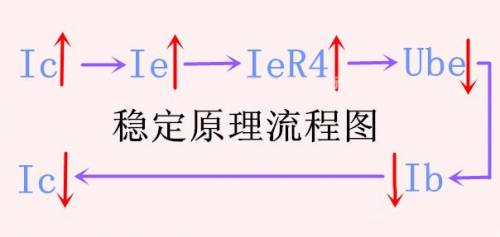

穩定原理流程圖
1：由于溫度上升使集電極 Ic 增加，發射極電流 Ie 跟著增大，R4 兩端的電壓 IeR4 跟著增大，Ub 是分壓電阻提供，Ub 基本保持不變， 由于 Ube=Ub-IeR4，因此 Ube 會下降，相應基極電流 Ib 就會減小，集電極 Ic 增加被抑制，從而穩定集電極電流直流工作點，從而降低了溫度上升對電路的不良影響。
2：R4 反饋電阻放大電路關鍵元件，適當增加 R4 阻值，反饋越大，穩定性好。因此要根據實際電路設計進行合理選擇，為了減小交流能量在 R4 上的損耗，增加了 C3 電容讓交流旁路到地，可以提高放大電路的交流增益。
3：電流負反饋偏置電路具有良好的溫度穩定性，只要選擇合適的偏置電阻阻值，設計好合理的直流工作點，就可以讓放大電路穩定可靠地工作。因此是放大電路中應用較多的偏置電路。
