              什么是Qg,MOS管Qg的概念詳解
              • 發布時間:2020-11-26 17:17:01
              • 來源:
              • 閱讀次數:
              什么是Qg,MOS管Qg的概念詳解
              MOS管Qg的概念解析
              MOS管Qg概念
              MOS管Qg概念
              Qg(柵極電荷):柵極電荷Qg是使柵極電壓從0升到10V所需的柵極電荷,是指MOS開關完全打開,Gate極所需要的電荷量。
              雖然MOS的輸入電容,輸出電容,在反饋電容是一項非常重要的參數,但是這些參數都是一些靜態參數。
              靜態時,Cgd通常比Cgs小,實際在MOS應用中,當個Gate加上驅動電壓后,于Mill效應有關聯的Cgd會隨著Drain極電壓變化而呈現非線性變化,而且其電容值會比Cgs大20倍以上雖然Cgs也會隨著Grain-Source電壓變化,但是其數值變化不大,通常會增大10%-15%左右。所以很難用輸入,輸出電容來衡量MOS的驅動特性。

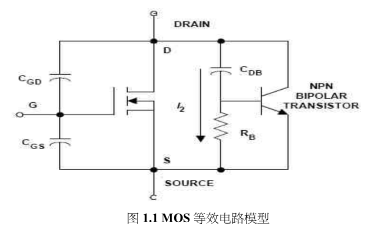

              1.測試電路和波形
              通常用Qg(柵極電荷)來衡量MOS的驅動特性
              MOS管Qg概念
              MOS管Qg概念
              如上圖1.3(1)在t0-t1時刻,Vgs開始慢慢的上升直到Vgs(th),DS之間電流才開始慢慢上升,同時Cgs開始充電,在此期間Cgd和Cgs相比可以忽略;
              (2)t1-t2時刻,Cgs一直在充電,在t2時刻,Cgs充電完成,同時Id達到所需要的數值,但是Vds并沒有降低;
              (3)t2-t3時刻,VDS開始下降,Cgs充電完成,而且Vgs始終保持恒定,此時主要對Cgd充電,此段時間內,Cgd的電容值變大,在t3時刻Cgd充電完成,通常這個時間要比t1-t2長很多;
              (4)在t3-t4時刻,t3時刻Cgd和ICgsE已經充電完成,VGS電壓開始上.升直到驅動IC的最高直流電壓。
              所以圖1.3中所標識的(Qgd+Qgs)是MOS開關完全打開所需要的最小電荷量。實際計算Qg的數值為t0-t4時刻所需要的總電荷。
              根據Qg可以很容易計算出MOS管在一定的驅動電流下完全打開需要的時間,Q=CV,I=C/T,所以Q=IxT。
              2. Qg和ID和VDS等的關系
              (1)Qg會隨著VDD的增加而增大;
              (2)Qg會隨著ID的增加而增大,因?yàn)镮D對應的Vgs(th)也增加,響應增加了Qg;但是增加的電荷量并不明顯
              (3)Ciss大的MOS并不表示其Qg就大,跨導是要考慮的一個因數
              MOS管Qg概念-Qg測試
              1.測試電路
              用信號發生器產生60KHz方波,輸入到L6386的LIN(PIN1)在LVG(PIN9)和PGND(PIN8)兩端產生相應的驅動方波來驅動MOS,MOS的VDS沒有接電源。其中R2=24Ω。
              當R1=56Ω,測試結果如下:
              MOS管Qg概念
              采用了PCB上的下橋MOS管的電路連接,圖2.1中Isense還接有一0.1Ω的取樣電阻到PCB的地。

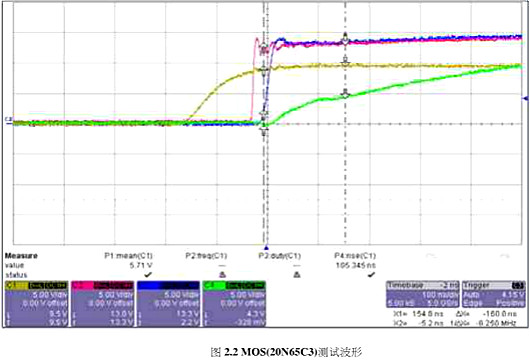

              黃-信號發生器到SGND的波形,即LIN處的電壓波形;
              紅-LVG到SGND的波形;
              藍-LVG和PGND之間的電壓波形;(差分探棒測試)
              綠-MOS的Gate和PGND之間的電壓波形;(差分探棒測試)
              (1) 紅和藍之間的延時主要是因?yàn)樘桨舻念愋筒灰粯铀鶎?dǎo)致,藍、綠之間就沒有延時;
              (2)在Rg= 80Ω(R1+R2) 時,MOS完全打開的延時為160nS。
              估算Qg_min:Qg_min=VCCxtd/(R1+R2)=15x160/80=30nC,和Datasheet中的87nC相差很大。
              同時測試R1=180Ω時,td=379nS,估算Qg_min=15/204x379=27.8nC,和80Ω的計算結果基本一致。
              MOS管Qg概念
              取下橋的驅動電阻為56Ω,然后考慮到VDD和ID的影響,將td時間為1.5的系數。
