什么是快恢復二極管
快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。
快恢復二極管的作用
用于電源模塊的輸入部份，頻率不高，不必用快恢復二極管，用普通二極管即可。
相對二極管來說，加在其兩端的電壓由正向變到反向時，響應時間一般很短，而相反的由反向變正向時其時間相對較長，此即為反向恢復時間，當二極管用做高頻整流等時，要求反向恢復時間很短，此時就需要快恢復二極管（FRD），更高的超快恢復二極管（SRD），開關二極管，最快的是肖特基管（其原理不同于以上幾個二極管）。
可易亞快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。
快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

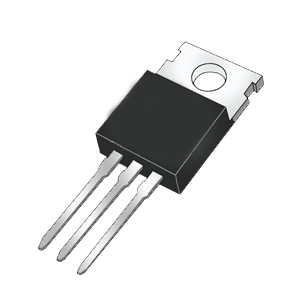

通常，5~20A的快恢復二極管管采用TO–220FP塑料封裝，20A以上的大功率快恢復二極管采用頂部帶金屬散熱片的TO–3P塑料封裝，5A以下的快恢復二極管則采用DO–41、DO–15或DO–27等規格塑料封裝。
烜芯微針對快恢復二極管作出了良好的性能測試，應用各大領域，售后也有保障。
快恢復二極管型號大全
|
Part Numbe |
IF（A） |
VRM（V） |
VF@IF（V） |
TRR(note1)(nS) |
Package |
|
04B60 |
4 |
600 |
1.3 |
35 |
TO-220、252 |
|
05TB40 |
5 |
400 |
1.3 |
50 |
TO-252 |
|
05TB60 |
5 |
600 |
1.3 |
35 |
TO-220、252 |
|
06TB60D |
6 |
600 |
1.65 |
25 |
TO-252 |
|
08TB60B |
8 |
600 |
2.2 |
30 |
TO-220、252、263 |
|
08TB70D |
8 |
700 |
1.7 |
25 |
TO-220、252、263 |
|
10TB60 |
10 |
600 |
1.4 |
30 |
TO-220 |
|
15TB60 |
15 |
600 |
1.3 |
30 |
TO-220 |
|
18TB40 |
18 |
400 |
1.1 |
30 |
TO-220 |
|
20TB40 |
20 |
400 |
1.6 |
20 |
TO-220 |
|
30TB40D |
30 |
400 |
1.5 |
27 |
TO-3P-2 |
|
30TB20 |
30 |
200 |
0.95 |
30 |
TO-3P |
|
30TB60 |
30 |
600 |
1.5 |
30 |
TO-247 |
|
40TB40 |
40 |
400 |
1 |
30 |
TO-247 |
|
60TB20 |
60 |
200 |
1.1 |
22 |
TO-3P |
|
60TB30 |
60 |
300 |
1.8 |
22 |
TO-3P |
|
60TB60 |
60 |
600 |
1.3 |
40 |
TO-247 |
|
60TB170 |
60 |
1700 |
2.7 |
150 |
TO-247 |
|
78TB120 |
75 |
1200 |
2.1 |
150 |
TO-247 |
|
100TB120 |
100 |
1200 |
2.5 |
150 |
TO-247 |
烜芯微專業制造二極管，三極管,MOS管，橋堆20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
